Chwytak kątowy GZ

GRIP

Opis produktu

Chwytak kątowy z wychylnymi szczękami. Siłownik dwustronnego działania jest napędzany sprężonym powietrzem, które uruchamia ruchy.  Mechanizm ekscentryczny zapewnia długą wytrzymałość i stały moment obrotowy. W przeciwieństwie do chwytaka równoległego, zabezpieczenie siły chwytu może być wykonane tylko w wersji zamykającej -GS-.

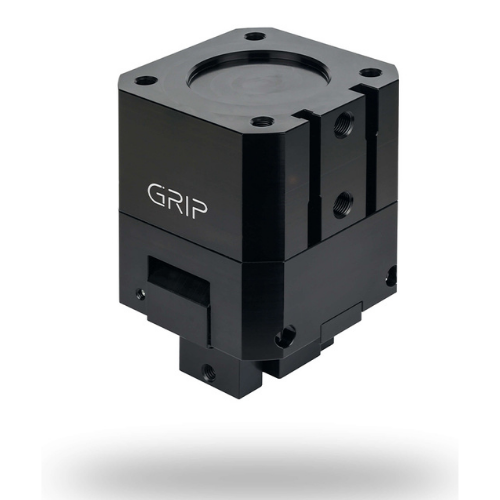

chwytak - gz
GZ-zalety

Cechy ogólne:

  • Mocna konstrukcja
  • Kompaktowy
  • Znormalizowany interfejs
  • Wytrzymały
  • Z zabezpieczeniem siły chwytu

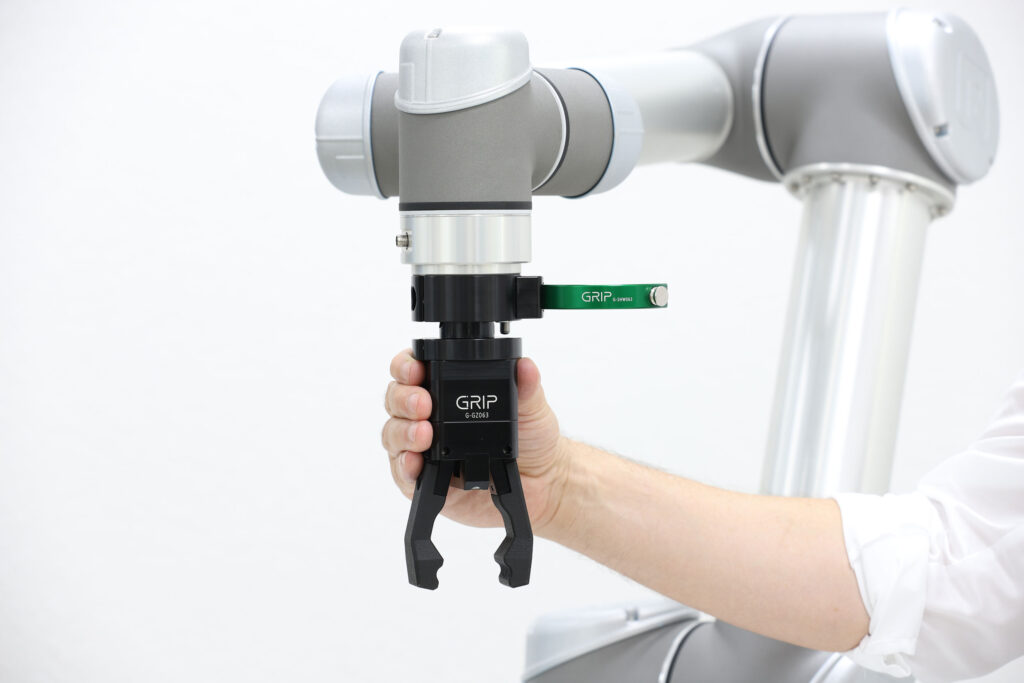

GZ - dzialanie

Zalety:

  • Interfejs zgodny z normą DIN EN ISO 9409-1
  • Niska waga wykonana z wysokowytrzymałego aluminium i stali
  • Niezwykła trwałość
  • Ekscentryczny napęd dla stałego momentu obrotowego w całym zakresie chwytania
  • Jednolity moment obrotowy w całym zakresie otwierania i zamykania palców
  • Możliwość regulacji kąta otwarcia w zakresie 60 stopni
  • Opcjonalne urządzenie zabezpieczające przed "zamknięciem" siły zacisku
  • Pozycja tłoka sygnalizowana za pomocą przełącznika zbliżeniowego ZG-RSGU01

Chwytaki kątowe GZ mogą zostać zmodyfikowane w celu spełnienia Państwa potrzeb. Prosimy pytać o aplikacje specjalne.

Dane techniczne:



Produkt oznaczeniewaga

(kg)

kąt otwarcia               moment obrotowy przy 6 bar

(Nm)

zalecane obciążenie (kg) długość palca (mm)
GZ050G-GZ0500,30° - 60°4,91,0 przy 50
GZ063G-GZ0630,40° - 60°11,41,8 przy 63
GZ080G-GZ0800,90° - 60°222,7 przy 80
GZ100G-GZ1001,90° - 60°47,64,7 przy 100
GZ125G-GZ12530° - 60°87,57,0 przy 125

Akcesoria kompatybilne:
