Złącze SHW

GRIP

Opis produktu

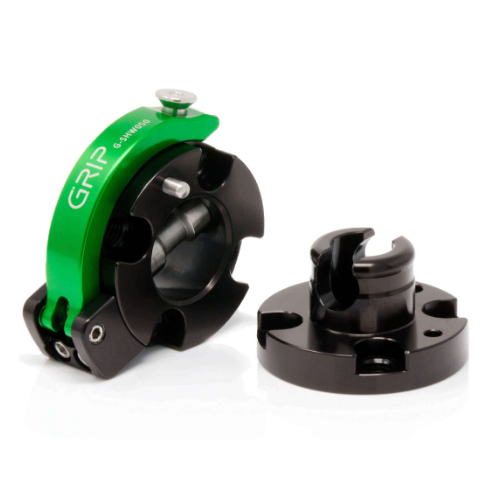

Złącze SHW jest ręczną zmieniarką narzędzi z optymalnym mechanizmem blokującym. Złącze składa się z cylindrycznej śruby, która blokuje górny i dolny adapter razem.  Krążek centrujący może być zainstalowany zarówno na górnym adapterze (po stronie robota) jak i na dolnym (po stronie narzędzia) robota co zapewnia, że narzędzia są prawidłowo wyrównane z ramieniem robota.

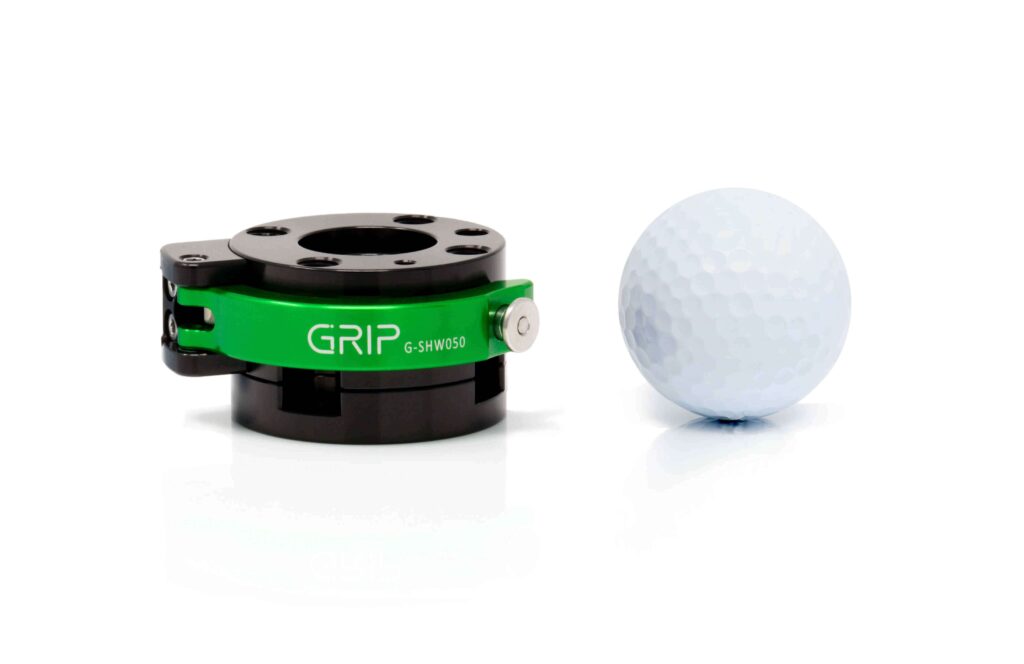

Złącze SHW
Złącze SHW zalety urządzenia

Cechy ogólne:

  • wysokowytrzymałe aluminium
  • szybkie
  • intuicyjnie
  • jednym ruchem
  • bezpieczne
Złącze SHW miejsca zastosowania

Zalety:

  • Interfejs zgodny z normą DIN EN ISO 9409-1
  • Wysoka powtarzalność < 0,02 mm
  • Trwałość - 5.000 cykli
  • Wytrzymuje duże obciążenia przy niewielkiej masie własnej
  • Nie wymaga użycia narzędzi, dzięki zintegrowanej dźwigni obsługowej
  • Ulepszona dźwignia obsługowa, z czystym ruchem składania
  • Intuicyjna obsługa: można ją zwolnić i zamknąć jedną ręką
  • Lekka konstrukcja z wysokowytrzymałego anodowanego aluminium
  • Zintegrowana powierzchnia montażowa, do doprowadzenia energii
  • Wysokowytrzymałe aluminium
  • Sworzeń blokujący - zabezpiecza dźwignię ręczną przed niezamierzonym zwolnieniem
Złącze SHW dane techniczne

Dane techniczne:



Produkt Ø x wysokość (mm)wymiary (kg)       Obciążenie użytkowe (kg)Złącze elektryczne - opcja
SHW05050 x 320,1812
SHW06363 x 380,3524+
SHW08080 x 450,6128+
SHW100100 x 471,0934+
SHW125125 x 501,8555+
SHW160160 x 70468+

Akcesoria kompatybilne:

SEK

ZS

YA
