Złącze SWA

GRIP

Opis produktu

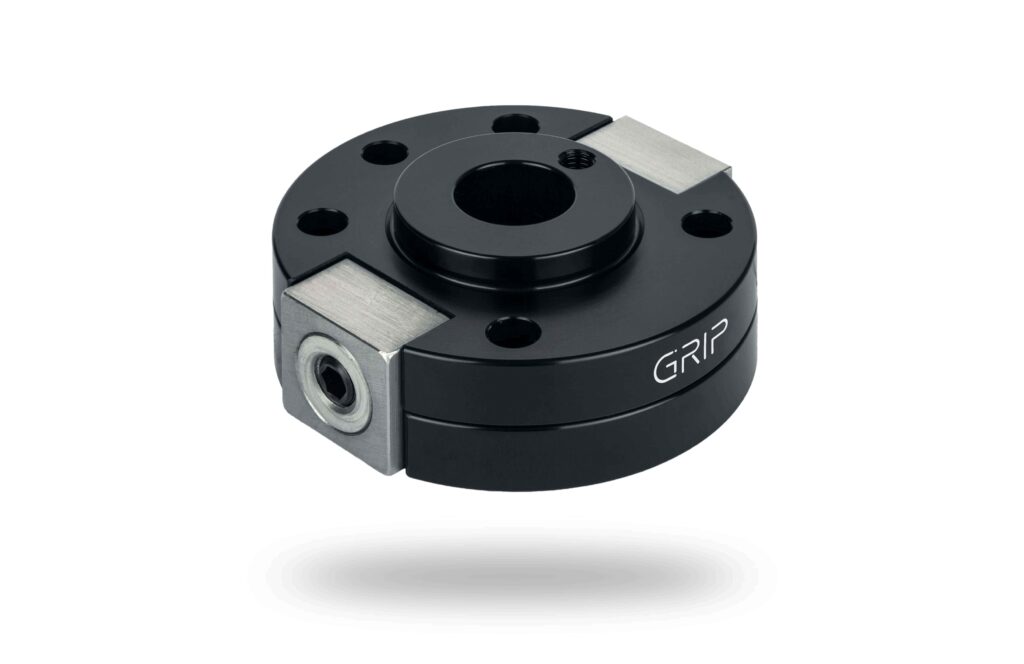

Złącze SWA ma bardzo niski profil i nadaje się do zastosowań, w których jest bardzo mało miejsca. Śruba poprzeczna zaciska górną i dolną część łącznika SWA za pomocą dwóch klinowych kołnierzy blokujących, tworząc połączenie bez luzów.

zlacze - swa
SWA - zlacze

Cechy ogólne:

  • 10 000 cykli
  • Szybki
  • Łatwy
  • Niski profil
  • Obsługa za pomocą narzędzi
zlacze - SWA

Zalety:

  • Wyjątkowo niski profil
  • Łatwość użycia
  • Niewielka waga, wykonane z wytrzymałego anodowanego aluminium
  • Dostępny w wersji stalowej, opcjonalnie azotowanej
  • Wysoka powtarzalność < 0,02 mm
  • Trwałość - 10.000 cykli
  • Interfejs zgodny z normą DIN EN ISO 9409-1

Złącza SWA mogą być dostosowane do Państwa potrzeb. Prosimy o kontakt w sprawie specjalnych aplikacji.

Dane techniczne:

Produkt Ø x wysokość (mm)oznaczenie

wymiary

(kg)

obciążenie użytkowe (kg)
SWA05050 x 20SWA050

SWA050-N

0,14

0,30

8

9

SWA06363 x 20SWA063

SWA0633-N

0,21

0,50

10

12

SWA08080 x 20SWA080

SWA080-N

0,35

0,75

16

18

SWA100100 x 30SWA100

SWA100-N

0,75

1,7

22

25

SWA125125 x 50SWA125
SWA125-N		1,15

2,6

30

35

SWA160160 x 70SWA160

SWA160-N

2,55

5,5

56

62
