Złącze SWS

GRIP

Opis produktu

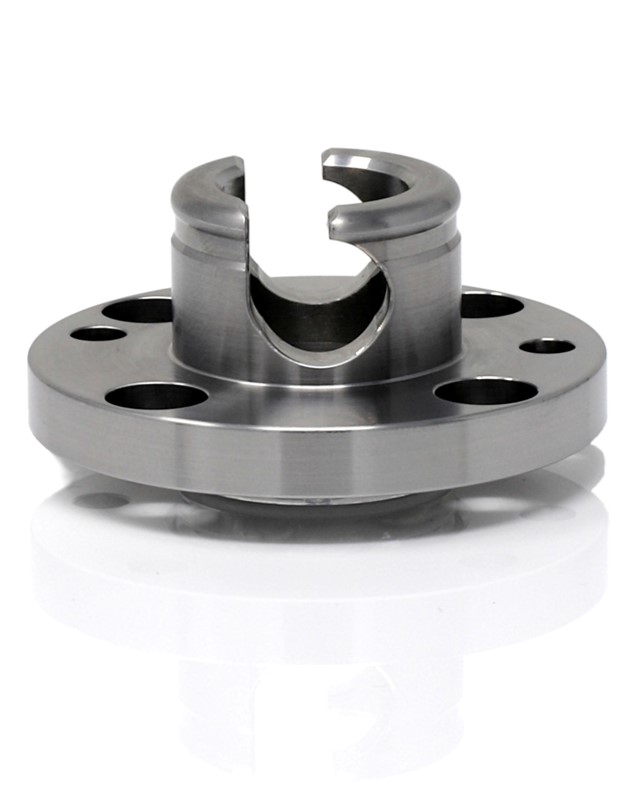

Złącze SWS jest zestawem do zastosowań w aplikacjach, w których oddziałuje zwiększona siła i moment obciążenia. Półcylindryczna śruba dokładnie łączy górny i dolny człon bez luzu. Tarcza centrująca może być zainstalowana zarówno na górnym (po stronie robota), jak i na dolnym adapterze (po stronie narzędzia) robota i zapewnia prawidłowe ustawienie narzędzi względem ramienia robota.

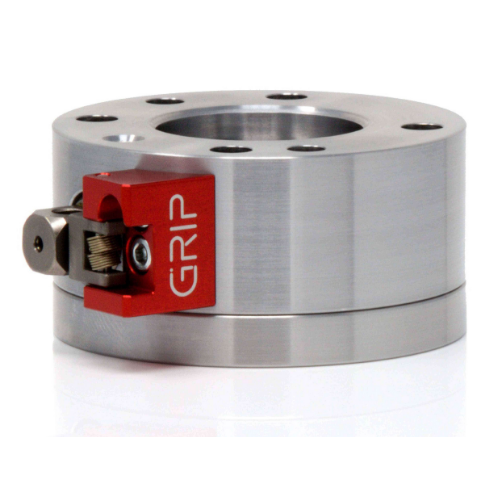

Złącze SWS
Złącze SWS cechy urządzenia

Cechy ogólne:

  • Ze stali
  • 10 000 cykli wymiany
  • Szybki
  • Trwały
  • Obsługa za pomocą narzędzi
Złącze SWS zalety

Zalety:

  • Obsługa za pomocą kwadratowego klucza nasadowego
  • Opcjonalna blokada Safety-Lock. Zapobiega niezamierzonemu otwarciu w zastosowaniach dynamicznych
  • Wersja stalowa, opcjonalnie azotowana
  • Opcjonalna powierzchnia montażowa do doprowadzenia energii
  • Wytrzymuje duże obciążenia
  • Możliwość otwierania i zamykania za pomocą jednego uchwytu
  • Wysoka powtarzalność < 0,02 mm
  • Trwałość - 10.000 cykli
  • Przy zamykaniu dolny człon jest podciągany do góry przez działanie blokujące
  • Interfejs zgodny z normą DIN EN ISO 9409-1

Dane techniczne:

Produkt Ø x wysokość (mm)oznaczenie

wymiary

(kg)

obciążenie użytkowe (kg)Złącze elektryczne / pneumatyczne - opcja
SWS05050 x 30SWS050

SWS050-N

0,41

0,42

14

16


SWS06363 x 32SWS063

SWS063-N

0,71

0,72

20

22

+

+

SWS08080 x 37SWS080

SWS080-N

1,42

1,45

25

28

+

+

SWS100100 x 45SWS100

SWS100-N

2,54

2,6

35

39

+

+

SWS125125 x 50SWS125

SWS125-N

4,4

4,4

50

55

+

+

SWS160160 x 70SWS160

SWS160-N

10,45

10,5

100

120

+

+

SWS160-B02160 x 80SWS160

SWS160-N

10,45

10,5

100

120

+

+

SWS200200 x 85SWS20012,4160+
SWS250250 x 104SWS25023,8200+

Akcesoria kompatybilne:

ZS

YA

VKS

MEK

MEK-PM

MEK-R
